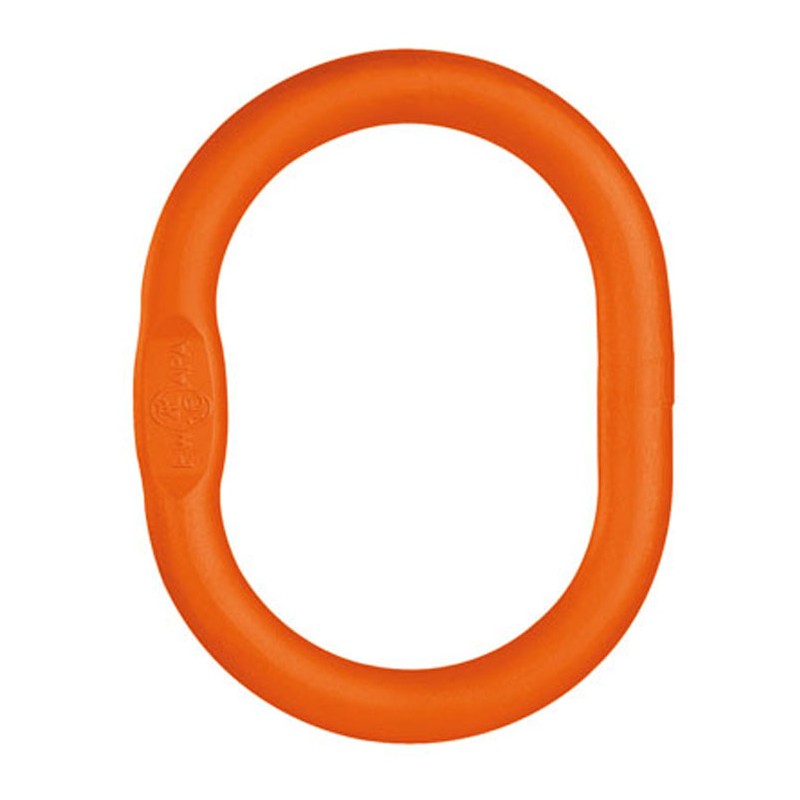

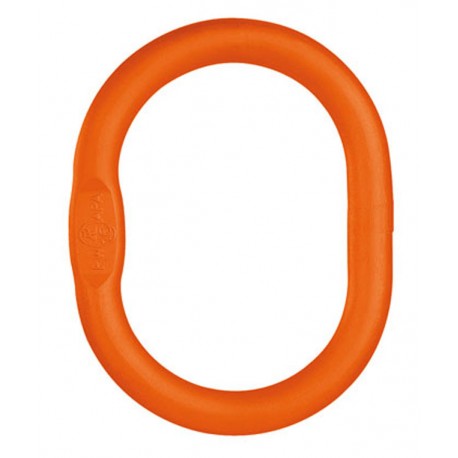

PEWAG MW Zväčšený závesný článok
Vďaka plochému formovaniu oka je tento MW závesný článok skutočne univerzálny v možnostiach prepájania.
na vyžiadanie
Detaily
Vďaka plochému formovaniu oka je tento MW závesný článok skutočne univerzálny v možnostiach prepájania.
Ideálny pre jednoduché a rýchle zostavenie 1 a 2 pramenných reťazí za pomoci Connex spojovacích článkov, ako závesná hlava v zváraných systémoch a ako koncový článok.
Vnútorné rozmery oka sú väčšie ako rozmery závesného oka AW, teda je vhodný pre väčšie háky žeriavu a špeciálne háky.
MW zväčšený článok nesmie byť použitý pre 4-pramenné závesy, s výnimkou použitia v kombinácii s BW prechodovými článkami v 4-pramenných VMW súpravách.
Článok je vyrobený v súlade s normou EN 1677-4 a s mechanickými hodnotami pre G10.
SAW závesný článok bez plochého formovania je určená na prechodové závesy.
Produktové kombinácie
| Reference | Nosnosť 0° - 45° |
|---|---|
| MW 10 | 1 400 |
| MW 13 | 2 300 |
| MW 16 | 3 200 |
| MW 18 | 4 200 |
| MW 22 | 6 700 |
| SAW 32 | 10 000 |
| MW 26 | 10 100 |
| MW 32 | 16 000 |
| MW 36 | 21 200 |
| SAW 45 | 22 500 |
| SAW 60 | 31 500 |
| MW 56 | 40 000 |
