Vákuový uchopovač VM 250/10-180°HYD

VM 250/10-180°HYD

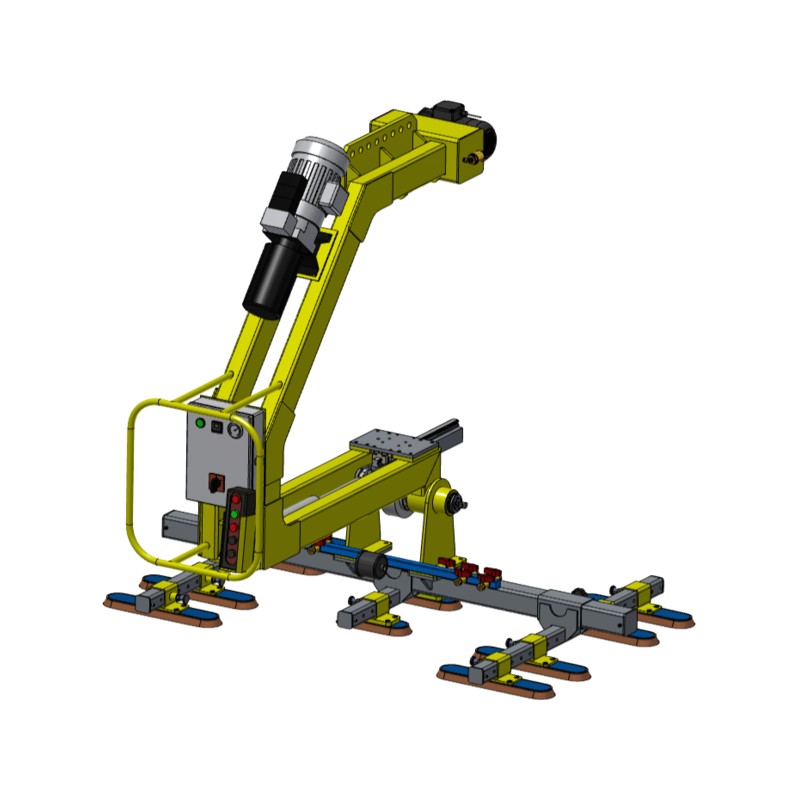

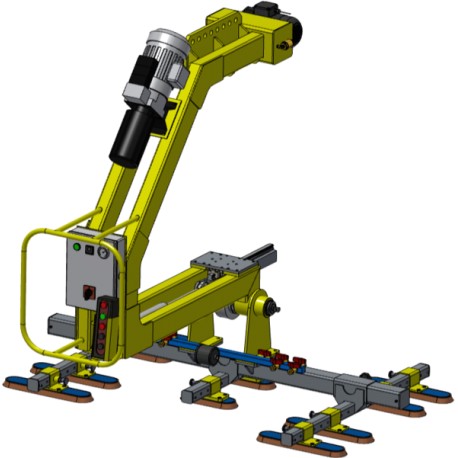

Vákuový uchopovač VM 250/10-180°/HYD je uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 250 kg v horizontálnej a vertikálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Zhotovujeme podľa požiadaviek zákazníka.

Viac detailov

Cena:

na vyžiadanie

Tabuľka dát

Hmotnosť 240 kg
Maximálna nosnosť 250 kg (pri podtlaku -0,6 bar (-60kPa))
Max. rozmery bremena 3 000 x 1 500 mm
Min. rozmery bremena 2 000 x 1 000 mm
Určený k manipulácii v horizontálnej alebo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Napájanie zariadenia a) 3+PE (PEN) 400VAC/50Hz/15VAC
Počet prísaviek 8 alebo 2

Detaily

Využitie:

  • Vákuový uchopovač VM 250/10-180°/HYD je uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 250 kg v horizontálnej a vertikálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • hydraulicky sklopná prísavka o max. uhol 180°
  • ručne prestaviteľné priečne traverzy v osi „x“
  • osem prísaviek s rozmerom 400x100 mm a  dve prísavky s rozmerom 250x100 mm
  • ručne prestaviteľné prísavky v osi „y“
  • vákuová pumpa – prevedenie 400V trojfázová sústava
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ - cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • ODSAŤ -  cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • SKLÁPANIE bremena o 0° / 180° cez tlačidlový ovládač na špirálovom kábli do 3 m
  • OTÁČANIE bremena o  0° / 90° cez tlačidlový ovládač na špirálovom kábli do 3 m
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor
  • Zhotovujeme podľa požiadaviek zákazníka.
