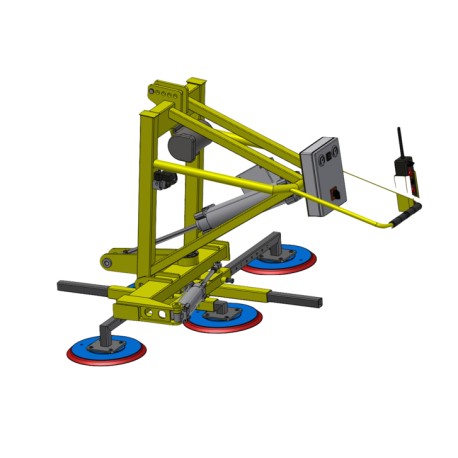

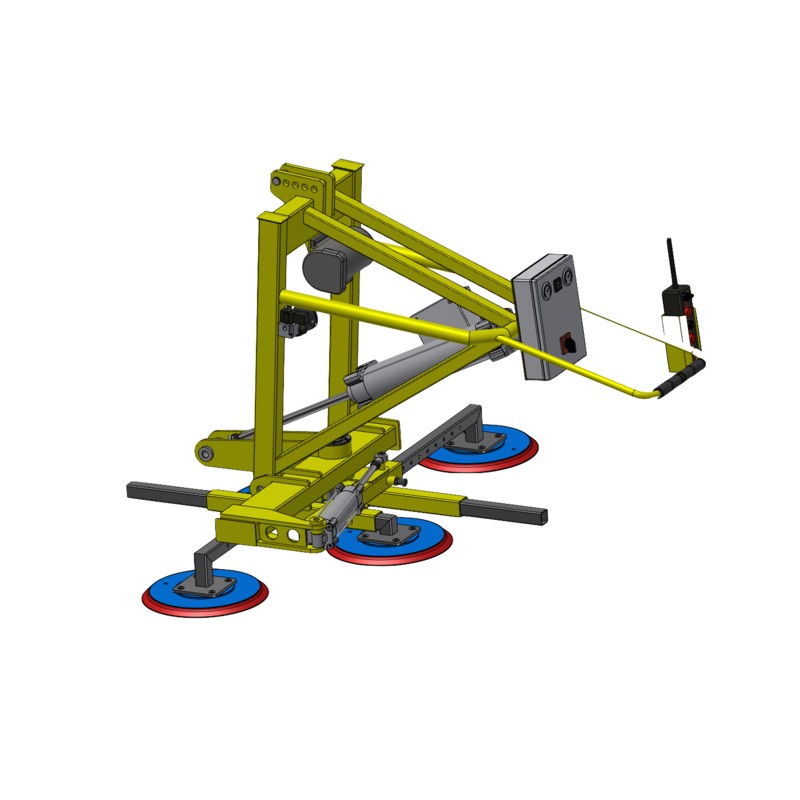

Vákuový uchopovač VM 300/4 -90°- 90°/PNEU/EL
VM 300/4 -90°- 90°/PNEU/EL
Vákuový uchopovač VM 300/4-90°/90°/PNEU/EL je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 320 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Zhotovujeme podľa požiadaviek zákazníka.
Cena:
na vyžiadanie
Tabuľka dát
| Hmotnosť | 76 kg |
| Maximálna nosnosť | 300 kg (pri podtlaku -0,6 bar (-60kPa)) |
| Max. rozmery bremena | 2 500 x 2 500 mm |
| Min. rozmery bremena | 800 x 1 000 mm |
| Určený k manipulácii | v horizontálnej aj vertikálnej polohe, zavesenie na zdvíhacie |
| Napájanie zariadenia | a) 3+PE (PEN) 400VAC/50Hz/15VAC, b) 1+N+PE 230VAC/50Hz/24VDC |
| Počet prísaviek | 4 |
Detaily
Využitie:
- Vákuový uchopovač VM 300/4-90°/90°/PNEU/EL je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 320 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Základný popis:
- hlavná nosná oceľová konštrukcia s viacpolohovým závesom
- pneumaticky sklopné prísavky o max. uhol 90°
- pneumaticky otočné prísavky o max. uhol 90°
- štyri prísavky s priemerom 365 mm
- ručne teleskopicky prestaviteľné prísavky s aretáciou
- vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
- vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
- zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
- PRISAŤ - cez tlačidlový ovládač vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
- ODSAŤ - cez tlačidlový ovládač vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
- SKLÁPANIE bremena o 0° / 90° cez tlačidlový ovládač na špirálovom kábli do 3 m
- OTÁČANIE bremena o 0° / 90° cez tlačidlový ovládač na špirálovom kábli do 3 m
- špirálový kábel na pripojenie manipulátora do 3 metrov
- rýchlo-upínací systém el. pripojenia cez konektor
- Zhotovujeme podľa požiadaviek zákazníka.
Benefity:
- Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
- Variabilný – možnosť ručne a ľahko teleskopicky prestavovať samotné prísavky po traverze
- Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
- Bezpečný – v každej situácii zaručene bezpečný
