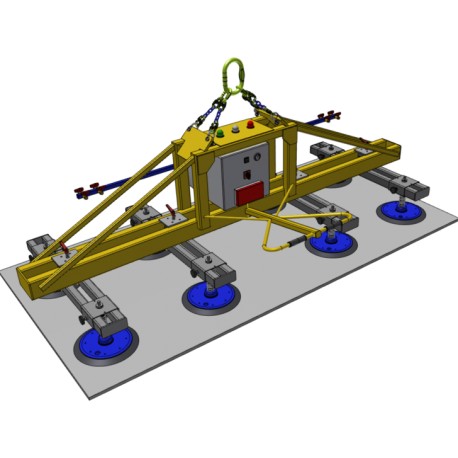

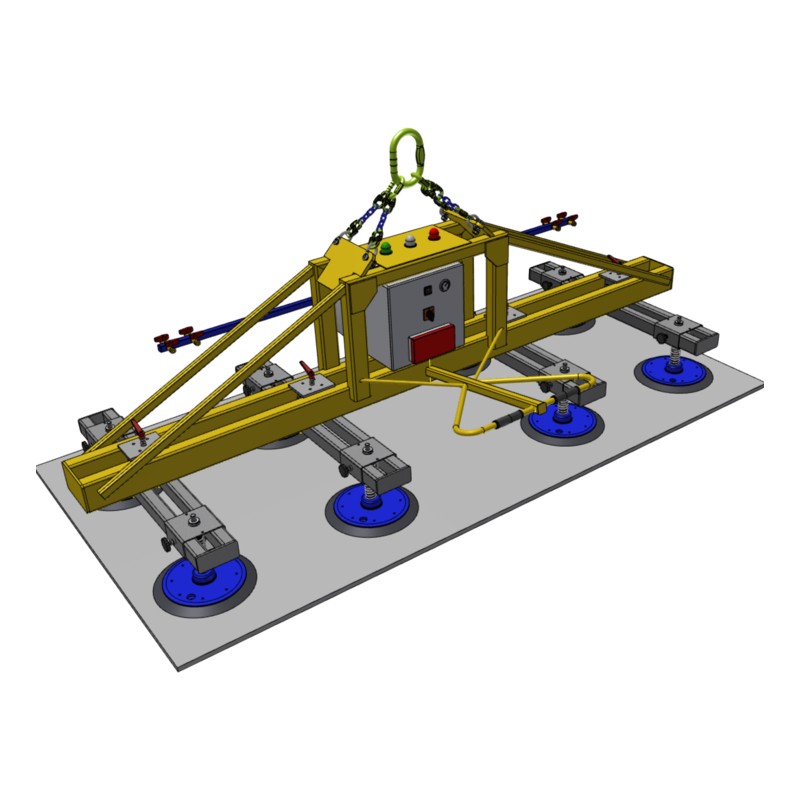

Vákuový uchopovač VM 1500-8-3x1,25
VM 1500-8-3x1,25
Vákuový uchopovač VM 2000/8-4x1,25 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľké veľkoformátové ploché bremená do hmotnosti 2000 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Zhotovujeme podľa požiadaviek zákazníka.
Cena:
na vyžiadanie
Tabuľka dát
| Hmotnosť | 395 kg |
| Maximálna nosnosť | 1500 kg (pri podtlaku -0,6 bar (-60kPa)) |
| Max. rozmery bremena | 4 000 x 2 000 mm |
| Min. rozmery bremena | 2 000 x 1 000 mm |
| Určený k manipulácii | v horizontálnej polohe, zavesenie na zdvíhacie zariadenie |
| Napájanie zariadenia | a) 3+PE (PEN) 400VAC/50Hz/15VAC, b) 1+N+PE 230VAC/50Hz/24VDC |
| Počet prísaviek | 8 |
Detaily
Využitie:
- Vákuový uchopovač VM 2000/8-4x1,25 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľké veľkoformátové ploché bremená do hmotnosti 2000 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
- hlavná nosná oceľová konštrukcia so štvorbodovým závesom
- ručne prestaviteľné priečne traverzy v osi „x“
- osem prísaviek s priemerom 370 mm
- ručne prestaviteľné prísavky v osi „y“
- vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
- vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
- zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
- PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
- dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
- špirálový kábel na pripojenie manipulátora do 3 metrov
- rýchlo-upínací systém el. pripojenia cez konektor
- Zhotovujeme podľa požiadaviek zákazníka.
Benefity:
- Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
- Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
- Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
- Bezpečný – v každej situácii zaručene bezpečný
Druhy možných manipulovaných bremien:
- oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
- sklenené tabule a dosky
- plastové tabule a dosky
- kameň s brúseným povrchom
- drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou
