> >>>VLBG skrutkovací otočný viazací bod - RUD

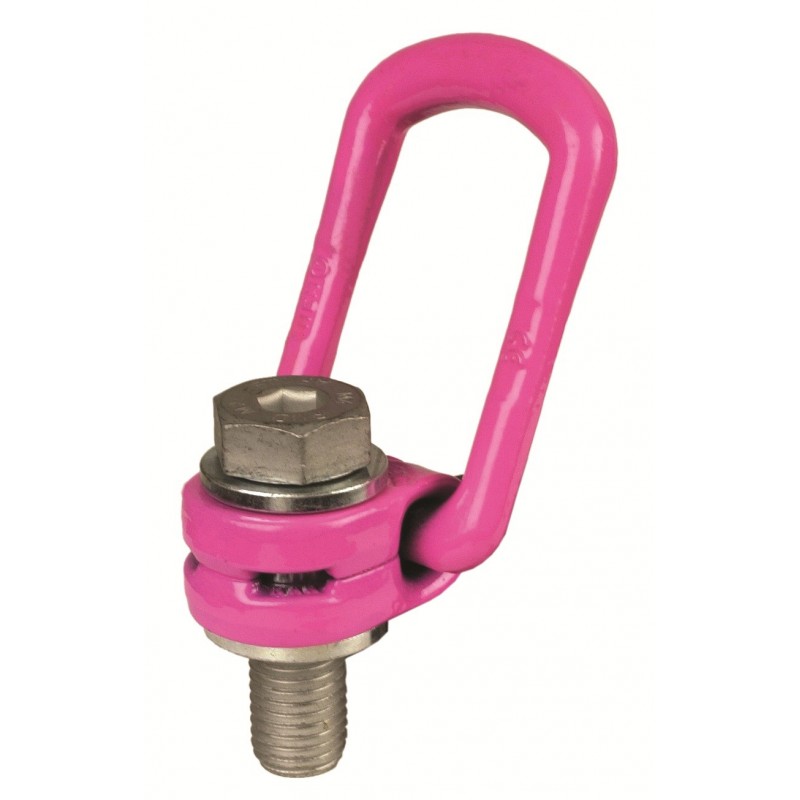

VLBG otočný viazací bod - RUD Zväčšiť

VLBG skrutkovací otočný viazací bod - RUD

Otočné viazacie body VLBG sú zaťažiteľné vo všetkých smeroch bez straty nosnosti. Viazacie body sú pred expedíciou 100% kontrolované podľa EN 1677-1, či neobsahujú trhliny. Šesťhrannú skrutku možno ľahko z tela viazacieho bodu vyňať a nahradiť novou (zabezpečenie je vykonané pružným krúžkom).

Viac detailov

Cena:

na vyžiadanie

Detaily

Otočné viazacie body VLBG sú zaťažiteľné vo všetkých smeroch bez straty nosnosti. Viazacie body sú pred expedíciou 100% kontrolované podľa EN 1677-1, či neobsahujú trhliny.

  • Šesťhrannú skrutku možno ľahko z tela viazacieho bodu vyňať a nahradiť novou (zabezpečenie je vykonané pružným krúžkom).
  • Viazacie body VLBG musia byť pred zaťažením pohyblivé a nastavené do smeru zaťaženia.
  • Diera pre skrutku musí mať dostatočnú hĺbku, aby bolo možné viazací bod riadne dotiahnuť.
  • Majú koeficient bezpečnosti 4.
  • VLBG možné dodať vo variante VARIO - s dlhšou skrutkou. Pri objednaní je potreba upresniť požadovanú dĺžku vyčnievajúcej časti skrutky H *.
  • Viazacie body je možné dodať aj s palcovými závitmi UNC.

Produktové kombinácie

Reference Nosnosť v kg Závit Štandardná dĺžka závitu, mm
VLBG 0,3 M8 300 M8 11
VLBG 0,63 M10 630 M10 16
VLBG 1 M12 1 000 M12 21
VLBG 1,5 M16 1 500 M16 24
VLBG 2,5 M20 2 500 M20 32
VLBG 4 M24 4 000 M24 37
VLBG 4 M27 4 000 M27 39
VLBG 5 M30 5 000 M30 49
VLBG 7 M36 7 000 M36 52
VLBG 8 M36 8 000 M36 63
VLBG 10 M42 10 000 M42 73
VLBG 15 M42 15 000 M42 63
VLBG 20 M48 20 000 M48 73
