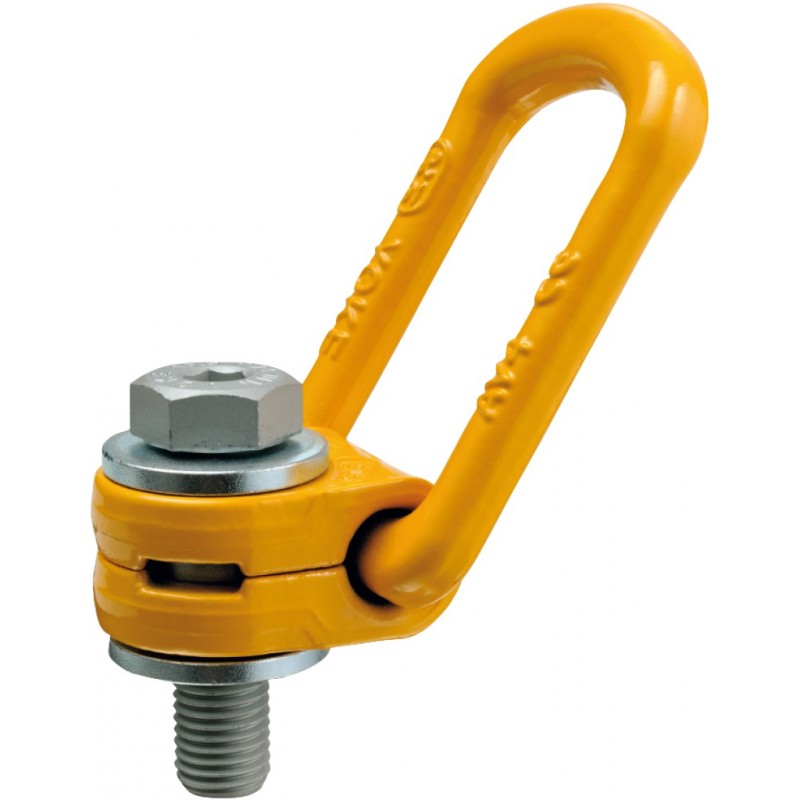

YOKE LBO Skrutkovací viazací bod
Všetky body zdvíhania YOKE spĺňajú alebo prekračujú všetky požiadavky.
Rýchla a jednoduchá montáž, je potrebný iba závitový otvor.
Cena:
na vyžiadanie
Detaily

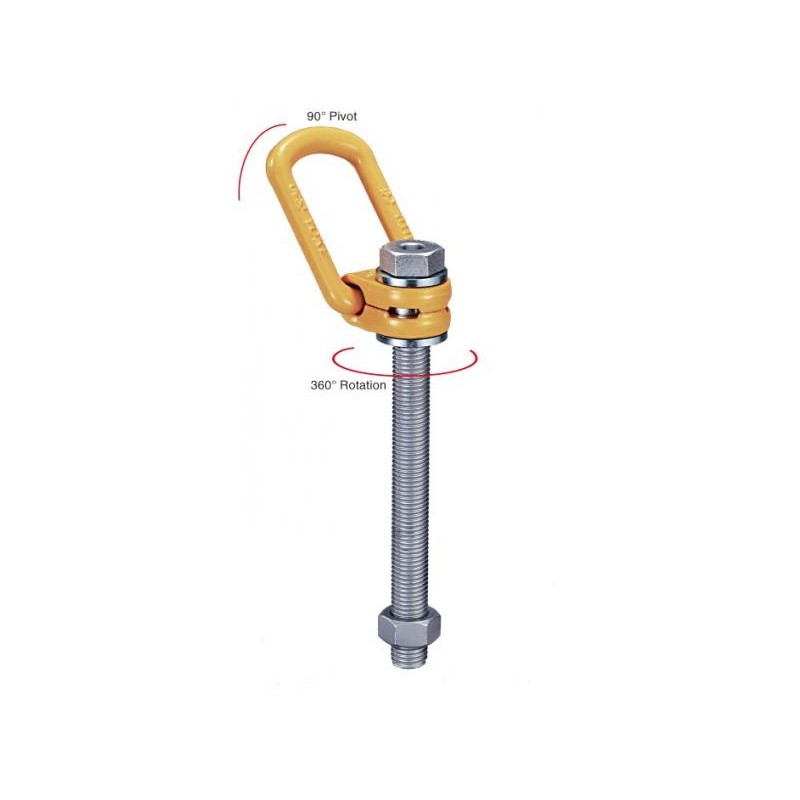

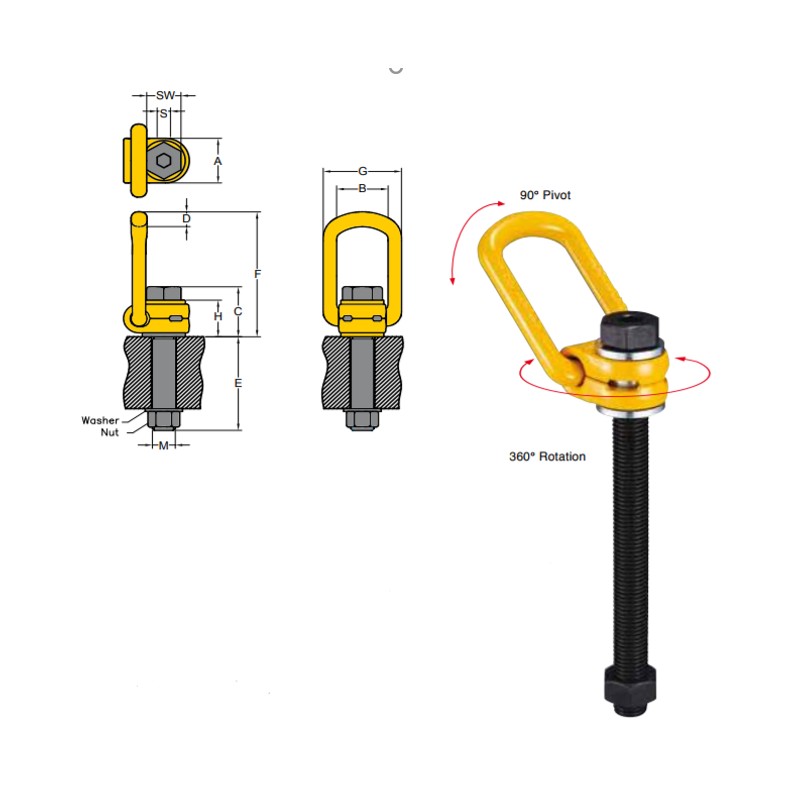

- Dá sa otočiť o 360°, pivot o 90°
- Vyrobené zo zliatinovej ocele, kalené a temperované.
- Vyrobené a testované podľa EN1677-1.
- 100% detekcia trhliny magnaflux.
- Individuálne kované časti a skrutka s uzáverom s kódom pre lepšiu prehľadnosť
- Skrutky sú metrický závit (ASME / ANSI B18.3.1M), špecifikácia je skrutka so závitovou hlavou zliatiny triedy 12.9 podľa DIN EN ISO 4762.
- Individuálne otestované na 2,5-násobok WLL.
- Únava s hodnotou 1,5 násobku WLL.
- Všetky body zdvíhania YOKE spĺňajú alebo prekračujú všetky požiadavky ASME B30.26.
- Všetky body zdvíhania YOKE spĺňajú alebo prekračujú všetky požiadavky ASME B30.26.
- Rýchla a jednoduchá montáž, je potrebný iba závitový otvor.
Produktové kombinácie

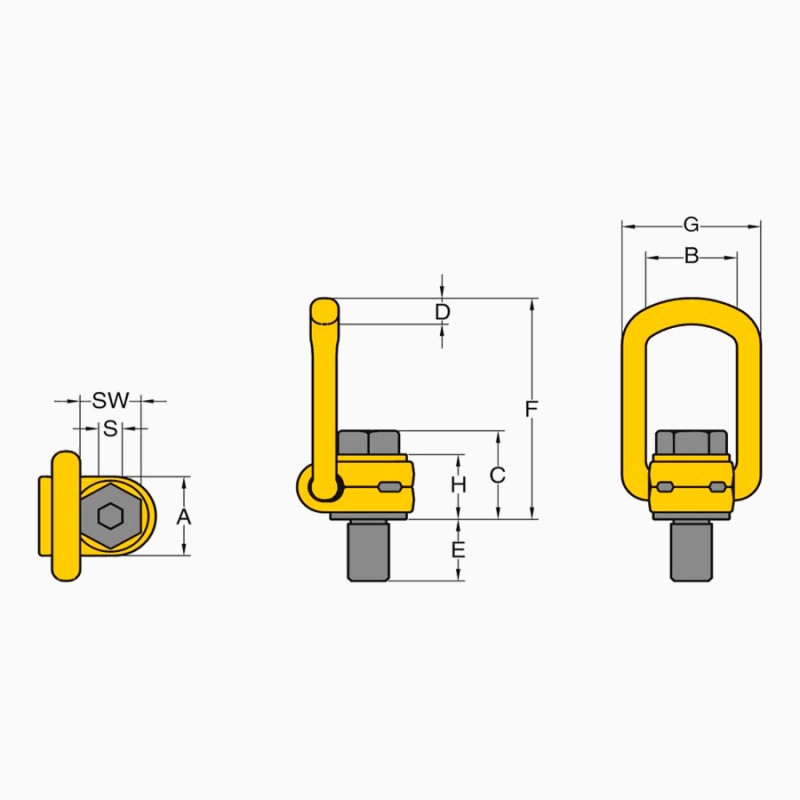

| Reference | Závit | Nosnosť v t | Dĺžka závitu v mm | Dĺžka závitu maxi L , mm |
|---|---|---|---|---|
| LBO-M8 | M8 | 0.3 | 11 | 76 |
| LBO-M10 | M10 | 0.63 | 16 | 96 |
| LBO-M12 | M12 | 1.0 | 18 | 114 |
| LBO-M14 | M14 | 1.2 | 24 | |
| LBO-M16 | M16 | 1.5 | 24 | 149 |
| LBO-M18 | M18 | 2.0 | 26 | |
| LBO-M20 | M20 | 2.5 | 30 | 186 |
| LBO-M24 | M24 | 4.0 | 36 | 221 |
| LBO-M27 | M27 | 4.0 | 38 | |
| LBO-M30 | M30 | 5.0 | 48 | 278 |
| LBO-M36 (x 62) | M36 | 8.0 | 62 | 222 |
| LBO-M42 (x 72) | M36 | 10.0 | 72 | 272 |
| LBO-M36 (x 54) | M36 | 7.0 | 54 | |
| LBO-M42 (x 63) | M42 | 15.0 | 63 | 264 |
| LBO-M48 | M48 | 20.0 | 72 | 295 |
