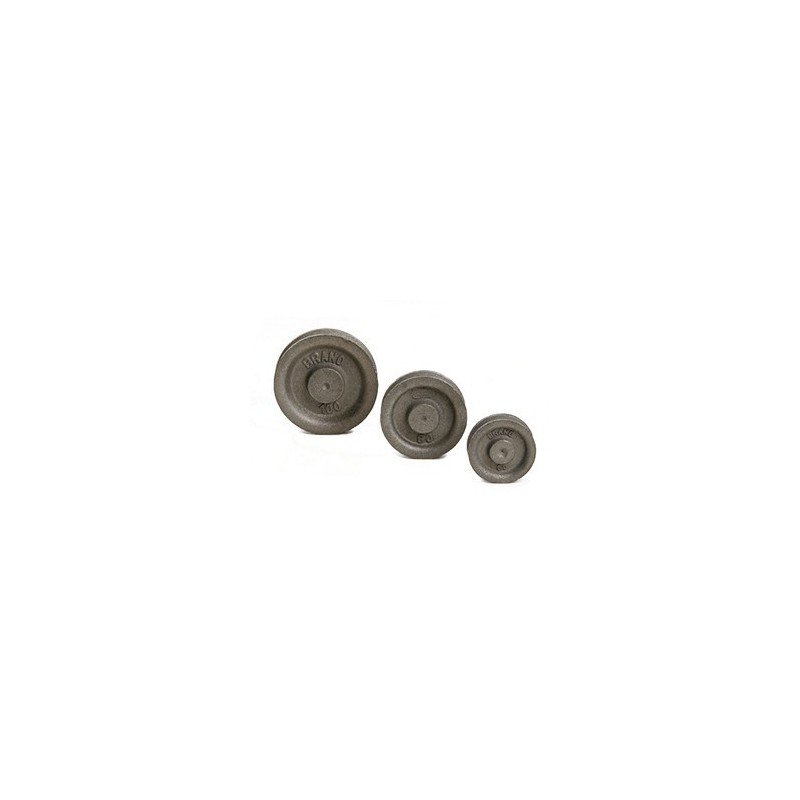

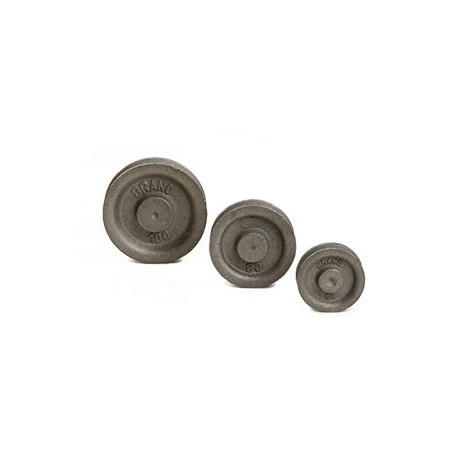

BRANO Liata kladka
Liata kladka
Ide o polotovar pre výrobu kladiek pre najrôznejšie účely použitia
Cena:
na vyžiadanie
Detaily
Ide o polotovar pre výrobu kladiek pre najrôznejšie účely použitia
- napr. posilňovacie a cvičebné stroje, závesné zariadenia, vedenie lán a mnoho iných aplikácii
- kladky majú predliatu priehlbinu pre vŕtanie stredového otvoru
- Stredový otvor na otáčanie kladky si zákazník vyvŕta podľa vlastnej potreby
Doporučený priemer lana Ø
- Ø dmax = R/(0,53 ÷ 0,56)
- Ø d = F/(14 ÷ 26)
| Veľkosť - Ø kladky (mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 |
|---|---|---|---|---|---|---|---|---|---|
|
Rozmer A (mm) |
30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 120 |
|
Rozmer B (mm) |
20 | 30 | 36 | 45 | 55 | 61 | 71 | 81 | 98 |
|
Rozměr C (mm) |
11 | 12 | 17 | 18 | 19 | 23 | 24 | 26 | 28 |
|
Rozmer R (mm) |
2,5 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | 8 |
|
Hmotnosť (kg) |
0,05 | 0,07 | 0,1 | 0,17 | 0,23 | 0,34 | 0,5 | 0,7 | 0,85 |
