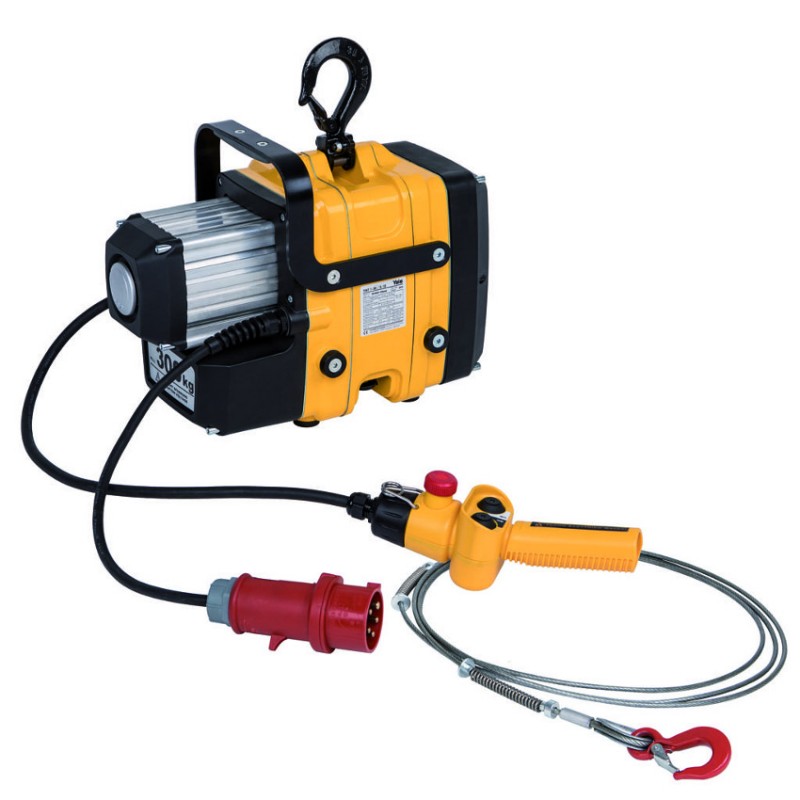

YALE YaleMtrac Lanový navijak

• Elektrický lanový navijak Yale Mtrac bol navrhnutý a vyrobený na zdvíhanie a spúšťanie bremien pomocou oceľových lán Yale v súlade s EN 14492-1 do určenej nosnosti.
• Priebežné navijaky Yale sú určené na prepravu materiálu a je možné ich používať len na tento účel. Akékoľvek iné použitie musí byť odsúhlasené výrobcom a príslušnými regulačnými úradmi.
• Oceľové lano sa neukladá na navijaku, ale posúva sa cez navijak konštantnou rýchlosťou. To znamená, že dĺžka lana a výška zdvihu je prakticky neobmedzená.
• Ak nosnosť priebežného navijaka Yale nie je dostatočná pre priamy zdvih, je možné ju zvýšiť pomocou kladiek.
• Nosnosť vyznačená na zdvíhacom zariadení/pojazde je maximálna povolená nosnosť a nie je možné ju prekročiť.
• Závesný bod a jeho podporná konštrukcia musia byť navrhnuté tak, aby udržali maximálnu očakávanú hmotnosť bremena.
• Za výber a výpočet vhodnej podpornej konštrukcie je zodpovedná užívateľská spoločnosť.
• Priebežný navijak Yale je možné zavesiť len na preň určený hák.
• Priebežné navijaky Yale je potrebné pripevniť takým spôsobom, aby bolo lano umiestnené zvislo z každého pohľadu.

Montáž

• Montáž a údržbu môžu vykonávať len kvalifikované osoby, vyškolené a poverené výrobcom k montáži a oprave týchto zariadení. Tieto osoby musia ovládaťpríslušné bezpečnostné predpisy a predpisy ochrany zdravia napr. „Navijaky zdvíhacie a ťahacie zariadenia“ ( BGV D8), „Žeriavy, Motorové vrátky a zdvíhadlá“ (EN 14492-1) atď. Musia im byť dodané všetky potrebné, relevantné predpisy, musia si prečítať a porozumieť návodu na montáž a použitie od výrobcu.
• POZNÁMKA: V prípade použitia zariadenia vo vonkajšom prostredí, musí byť toto zariadenie riadne ochránené voči poveternostným podmienkam (napr. strieškou).

Potrebné komponenty

• Priebežný navijak Yale s adekvátnou nosnosťou
• Dostatočne dlhé, originálne oceľové lano Yale
• Dostatočne dlhý prívodný kábel
• V prípade potreby lanová kladka(y) dostatočnej nosnosti pre odvedenie lana (nie je súčasťou dodávky).

Montáž priebežného navijaka Yale

• Priebežné navijaky Yale je potrebné pripevňovať takým spôsobom, aby zaťažené lano vchádzalo do navijaka zvislo pri pohľade z akéhokoľvek smeru. Pri plánovaní uchytenia navijaka odporúčame konzultáciu s odborníkom z CMCO Industrial Products. V každom prípade, nosnosť podpornej konštrukcie pre zavesenie lana, ako aj komponent, ku ktorému bude navijak uchytený, musí mať nosnosť minimálne 2,5x vyššiu (nie je povolená permanentná deformácia) ako nosnosť navijaka, aby spĺňala požiadavky normy EN14492-1.
• Možnosť zmeny 1-pramennej verzie na 2-pramennú
• Montáž druhého háku pre striedavé zdvíhanie (voliteľný prvok)

Otvory pre uchytenie priebežného navijaka

• Na spodnej strane a dvoch vonkajších stranách sa nachádzajú 4 závitové otvory (M8), slúžiace na upevnenie navijaka ku konzolám, nosníkom atď. Ak bude navijak pripevnený ku konzole, alebo k nosníku, je potrebné použiť najmenej 4 skrutky (triedy pevosti 8) a utiahnuť ich krútiacim momentom 20Nm.

Montáž oceľového lana

• Pri manipulácii s lanami vždy používajte ochranné rukavice.
• Používajte len originálne laná Yale.
• Dbajte na to, aby boli laná správneho priemeru a adekvátnej dĺžky.
• Lano vždy odvíjajte bez pretáčania (spôsobeného otáčaním cievky). V opačnom prípade sa lano môže zamotať počas navíjania/odvíjania na/z bubna a stať sa nepoužiteľným.
• Používajte bežný viacúčelový mazací olej, alebo mazivo. Nepoužívajte žiadne mazivo, ktoré obsahuje sírnik molybdénu (MoS2) , ani PTFE.
