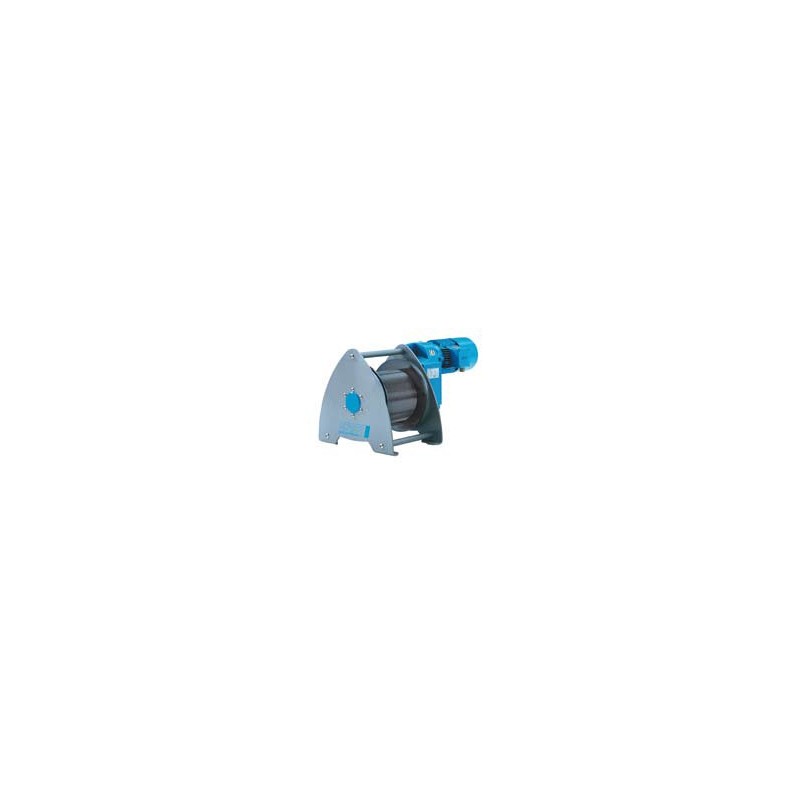

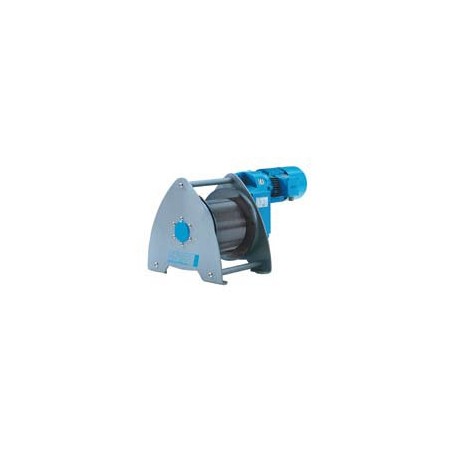

PFAFF BETA EL Elektroseilwinde
Traglast 320 - 7.500 kg
Die Elektroseilwinden BETA EL werden zum Heben, Ziehen und Positionieren von Lasten unter anspruchsvollen Bedingungen eingesetzt. Alle Modelle sind als Baukastenprinzip aufgebaut und ermöglichen durch vielerlei Optionen eine große Flexibilität bei der Zusammenstellung einer individuellen Lösung.
auf Anfrage
Mehr Infos
Die Elektroseilwinden BETA EL werden zum Heben, Ziehen und Positionieren von Lasten unter anspruchsvollen Bedingungen eingesetzt. Alle Modelle sind als Baukastenprinzip aufgebaut und ermöglichen durch vielerlei Optionen eine große Flexibilität bei der Zusammenstellung einer individuellen Lösung. Die Verwendung von hochwertigen Komponenten und Getriebemotoren bietet Ihnen Sicherheit und hohe Standzeiten.
Ausstattung und Verarbeitung
- Die elektrisch lüftende Federdruckscheibenbremse hält die Last auch bei Stromausfall sicher.
- Kräftige Drehstrom-Antriebe für Mehrbereichsspannung 380 - 420 V, 50 Hz oder 440 - 460 V, 60 Hz. Motorschutzart IP 55, Einschaltdauer 40% ED.
- Elektronischer Überlastschutz ab 1.000 kg Hublast serienmäßig.
- Das wartungsfreie, im Ölbad laufende Stirnradgetriebe mit Schrägverzahnung, gefrästen und geschliffenen zahnrädern sorgt für besondere Laufruhe.
- Variabler Seileinlauf durch zwei Seilbefestigungen (links und rechts).
- Erhöhte Betriebssicherheit durch 42 V Schützsteuerung.

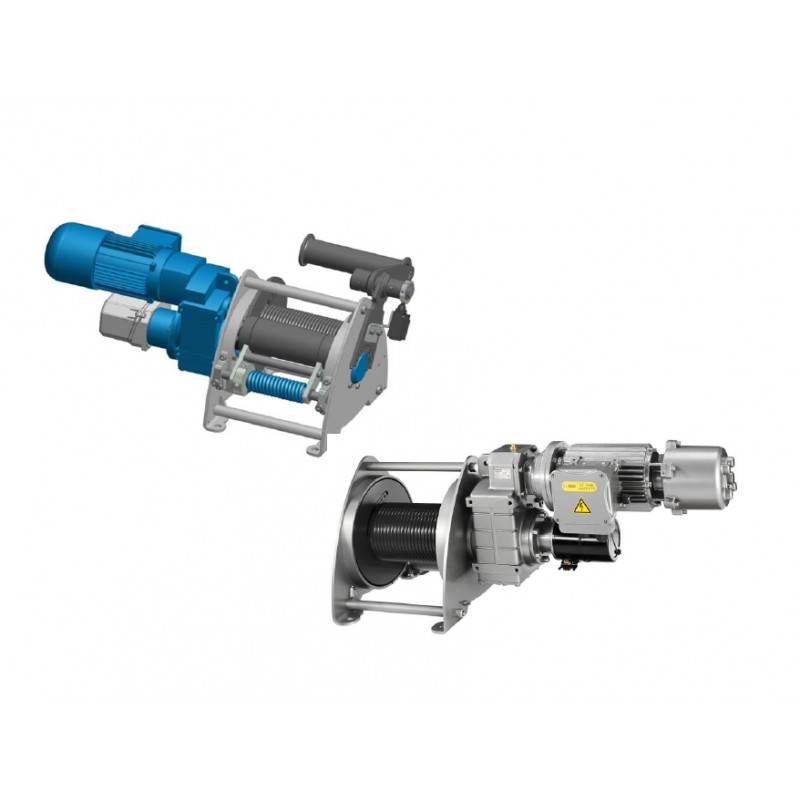

- Verschiedene Trommelausführungen, z. B. verlängert zur größeren Seilaufnahme, Sonder-Seiltrommeln für mehrseiligen Betrieb.
- Seilanpresswalzen gegen das Aufspringen des unbelasteten Seils an der Trommel.
- Einstellbarer Getriebeendschalter zur Begrenzung des Seilweges in beide Richtungen.
- Schlaffseilschalter zum automatischen Anhalten der Winde bei Nachlassen der Seilzugkraft, z. B. beim Aufsetzen der Last.
- Frequenzumrichter für stufenlose Geschwindigkeitsregelung.
- Externe Bedienung über Kabel/Funk
- Sonderspannungen
- Andere Motorschutzarten
- Absolut- und Inkrementalgeber
- Sonderkonservierung
- Entsprechend den Unfallverhütungsvorschriften der DGUV Vorschrift 17 für Veranstaltungs- und Produkttionsstätten für szenische Darstellung auch für den Einsatz für Bühnen und Studios erhältlich.
Produkt-Kombinationen
| Modell | Tragfähigkeit in kg | Hubgeschwindigkeit Haupthub m/min | Seildurchmesser mm | Motorleistung, kW |
|---|---|---|---|---|
| BETA EL1 320 - 75 | 320 | 13,8 | 5 | 0,75 |
| BETA EL1 320 - 37 | 320 | 5,6 | 5 | 0,37 |
| BETA EL1 320 - 1.5 | 320 | 30,7 | 5 | 1,5 |
| BETA EL1 500 - 75 | 500 | 8,4 | 6 | 0,75 |
| BETA EL1 500 - 1.5 | 500 | 8,4 | 6 | 1,5 |
| BETA EL1 500 - 37 | 500 | 8,5 | 6 | 0,37 |
| BETA EL1 630 - 37 | 630 | 6,8 | 6 | 0,37 |
| BETA EL1 630 - 75 | 630 | 6,8 | 6 | 0,75 |
| BETA EL1 630 - 1.5 | 630 | 6,8 | 6 | 1,5 |
| BETA EL2 800 - 75 | 800 | 17,1 | 8 | 0,75 |
| BETA EL2 800 - 1.1 | 800 | 17,1 | 8 | 1,1 |
| BETA EL2 800 - 3 | 800 | 17,1 | 8 | 3 |
| BETA EL2 980 - 3 | 980 | 11 | 9 | 3 |
| BETA EL2 980 - 75 | 980 | 11 | 9 | 0,75 |
| BETA EL2 980 - 1.1 | 980 | 11 | 9 | 1,1 |
| BETA EL2 1250 - 3 | 1 250 | 8,7 | 9 | 3 |
| BETA EL2 1250 - 75 | 1 250 | 8,7 | 9 | 0,75 |
| BETA EL3 1250 - 3 | 1 250 | 16,3 | 12 | 3 |
| BETA EL3 1250 - 1.1 | 1 250 | 16,3 | 12 | 1,1 |
| BETA EL2 1250 - 1.1 | 1 250 | 8,7 | 9 | 1,1 |
| BETA EL3 1250 - 2.2 | 1 250 | 16,3 | 12 | 2,2 |
| BETA EL3 1600 - 2.2 | 1 600 | 12,1 | 12 | 2,2 |
| BETA EL3 1600 - 3 | 1 600 | 12,1 | 12 | 3 |
| BETA EL3 1600 - 1.1 | 1 600 | 12,1 | 12 | 1,1 |
| BETA EL3 2000 - 3 | 2 000 | 9,8 | 12 | 3 |
| BETA EL3 2000 - 1.1 | 2 000 | 9,8 | 12 | 1,1 |
| BETA EL3.5 2500 - 2.2 | 2 500 | 13,8 | 14 | 2,2 |
| BETA EL3.5 2500 - 4 | 2 500 | 13,8 | 14 | 4 |
| BETA EL4 3200 - 4 | 3 200 | 15,6 | 18 | 4 |
| BETA EL3.5 3200 - 2.5 | 3 200 | 11,4 | 14 | 2,5 |
| BETA EL3.5 3200 - 5 | 3 200 | 11,4 | 14 | 5 |
| BETA EL4 4000 - 4 | 4 000 | 12,7 | 18 | 4 |
| BETA EL5 5000 - 3 | 5 000 | 20,3 | 20 | 3 |
| BETA EL4 5000 - 4 | 5 000 | 12 | 16 | 4 |
| BETA EL5 6300 - 3 | 6 300 | 16,4 | 20 | 3 |
| BETA EL5 7500 - 5.5 | 7 500 | 13,4 | 20 | 5,5 |
