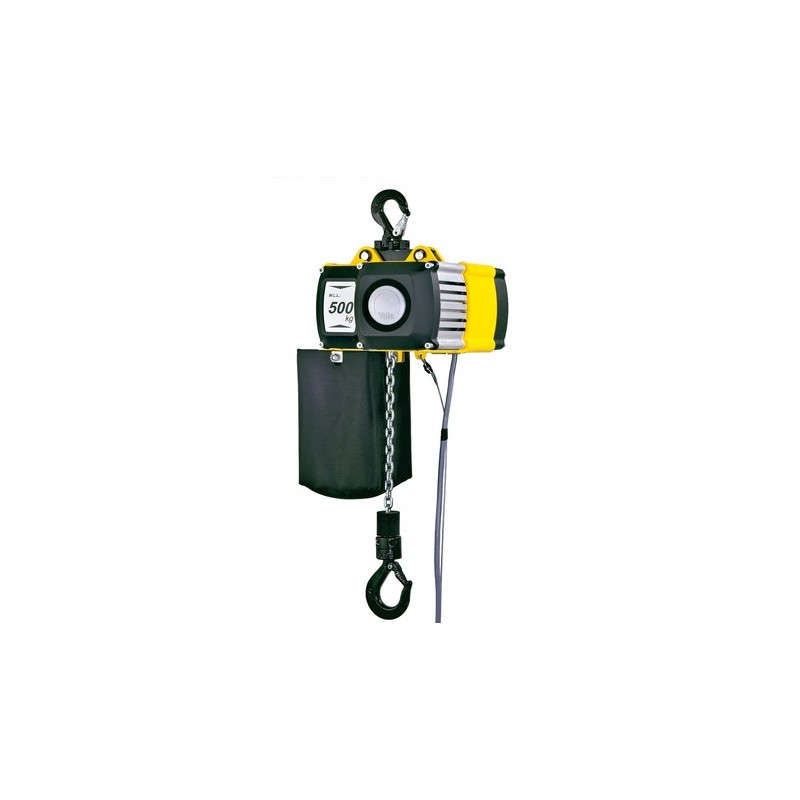

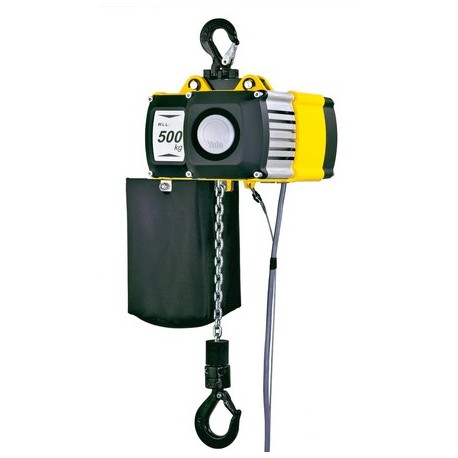

YALE CPV / CPVF Elektrokettenzug
Tragfähigkeit 250 - 2 000 kg
Der Elektrokettenzug Modell CPV verbindet modernes Design mit technischer Innovation. Die robuste Bauweise zeichnet die Modellreihe für eine Vielzahl von Anwendungen aus. Die integrierten Betriebsendschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.
Mehr Infos
Der Elektrokettenzug Modell CPV verbindet modernes Design mit technischer Innovation. Die robuste Bauweise zeichnet die Modellreihe für eine Vielzahl von Anwendungen aus.
Die integrierten Betriebsendschalter für die höchste und tiefste Hakenstellung verlängern die Lebensdauer von Rutschkupplung, Motor und Getriebe erheblich.
Ausstattung und Verarbeitung
- Triebwerksgruppe 1 Am/M4, bzw. 1 Bm/M3 (nur bei 230 V, 1 Phase, 50 Hz). Bei Bedarf (bei entsprechender Tragfähigkeits- bzw. ED-Veränderung) kann das Modell CPV auch bis zur Triebwerksgruppe 3m/M6 eingestuft werden.

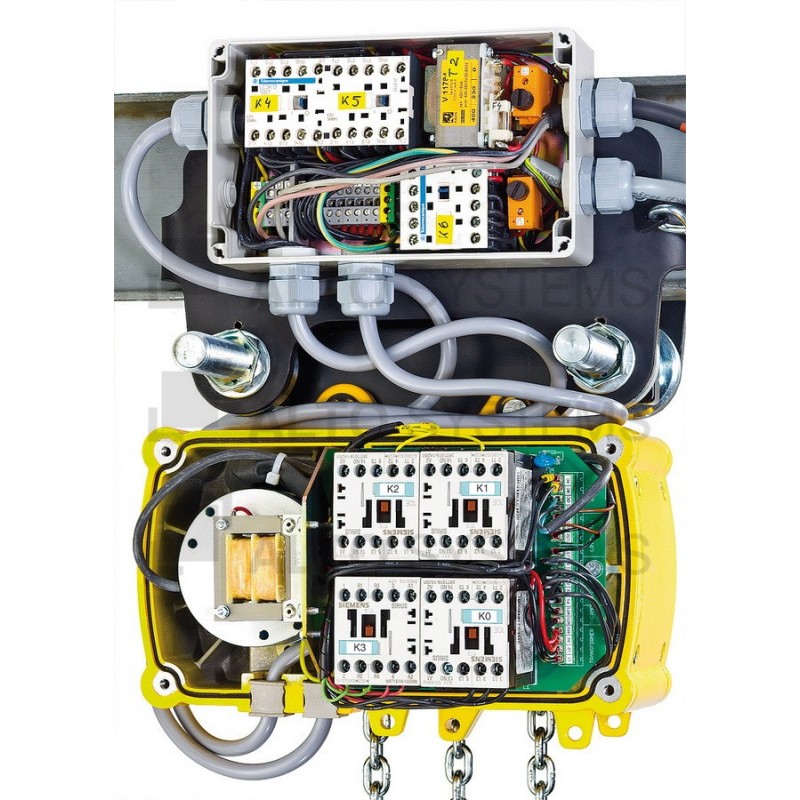

- Hauptschütz als Standard, für eine erhöhte Sicherheit.
- Erhöhte Betriebssicherheit durch 42 V Steuerspannung (Schützsteuerung) und einen gekapselten Steuerschalter in IP 65.
- 2 Jahre Garantie (Verschleißteile ausgenommen), sowie ein auf Lebensdauer geschmiertes Getriebe.
- Einschaltdauer 50% ED bei einer Geschwindigkeit.
- Die elektromagnetische Federdruckbremse hält die Last auch im Falle eines Stromausfalles sicher.
- Standard Betriebsspannung: Eurospannung 400 V, 3 Phasen, 50 Hz.
- Motoren gemäß VDE 0530 in Schutzart IP 55, gegen Eindringen von Staub und Strahlwasser.
- Die von außen einstellbare Sicherheitsrutschkupplung ist so angeordnet, dass eine ununterbrochene Verbindung zwischen Last und Bremse gewährleistet ist.
- Das serienmäßige, im Ölbad laufende, einsatzgehärtete Getriebe mit durchgehender Schrägverzahnung sorgt für besondere Laufruhe und lange Lebensdauer.
- Aufhängebügel für kompakte Baumaße und leichten Einbau in geschlossene Ösenkonstruktionen.
- Kettenführung aus Stahl, bei Modell CPV/F 2-8 aus hochfestem thermoplastischen Kunststoff (POM).
Optional
- Lastkette aus rost- und säurebeständigem Stahl (ohne Traglastreduzierung)
- Traghaken
- Flexibler Kettenspeicher
- Andere Betriebsspannungen
- Zähler für Betriebsstunden und Schaltungen
- Funkfernsteuerung
- Synchronsteuerung für den Betrieb mit mehreren Geräten

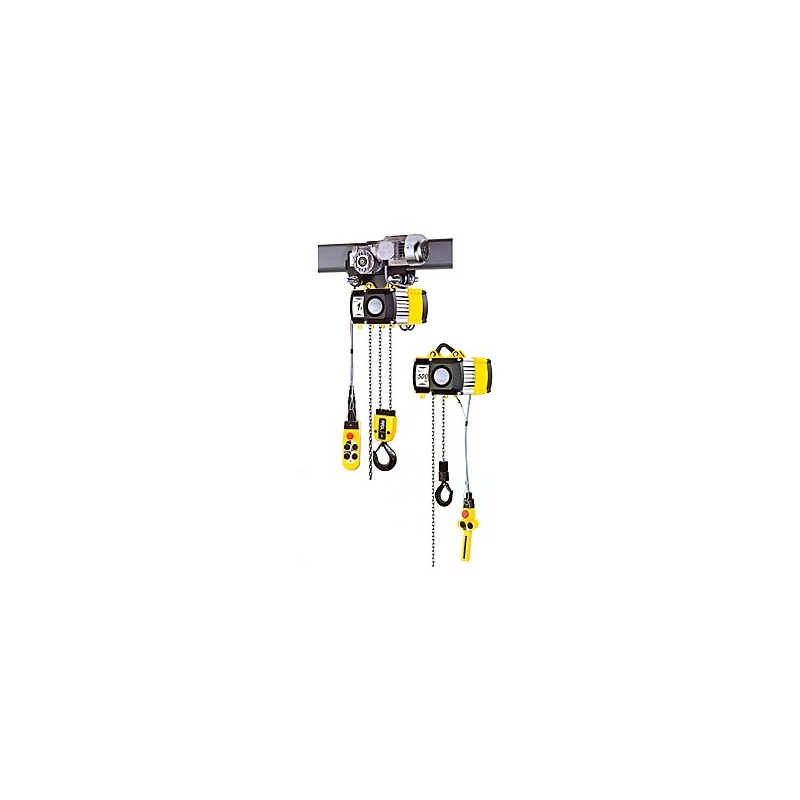

- Manuelle oder elektrische Fahrwerke
- Schleppkabel-Stromzuführung
- Anbindung für Kranschienensysteme
Produkt-Kombinationen
| Modell | Tragfähigkeit in kg | Anzahl der Kettenstränge | Trägerflanschbreite mm | Hubgeschwindigkeit Haupthub m/min | Hubgeschwindigkeit Feinhub m/min |
|---|---|---|---|---|---|
| CPV 2-18 | 250 | 1 | 18 | ||
| CPVF 2-18 | 250 | 1 | 18 | 4,5 | |
| CPVF B-2-8 | 250 | 1 | 180 - 300 | ||
| CPV 2-8 | 250 | 1 | 8 | ||
| CPVF A-2-8 | 250 | 1 | 58 - 180 | 8 | 2 |
| CPV 5-4 | 500 | 2 | 4 | ||
| CPVF 5-18 | 500 | 1 | 18 | 4,5 | |
| CPVF B-5-4 | 500 | 2 | 180 - 300 | ||
| CPVF A-5-8 | 500 | 1 | 58 - 180 | 8 | 2 |
| CPV 5-18 | 500 | 1 | 18 | ||
| CPVF A-5-4 | 500 | 2 | 58 - 180 | 4 | 1 |
| CPVF B-5-8 | 500 | 1 | 180 - 300 | ||
| CPV 5-8 | 500 | 1 | 8 | ||
| CPVF A-10-4 | 1 000 | 2 | 58 - 180 | 4 | 1 |
| CPV 10-8 | 1 000 | 1 | 8 | ||
| CPVF B-10-4 | 1 000 | 2 | 180 - 300 | ||
| CPV 10-4 | 1 000 | 2 | 4 | ||
| CPVF A-10-8 | 1 000 | 1 | 58 - 180 | 8 | 2 |
| CPVF B-10-8 | 1 000 | 1 | 180 - 300 | ||
| CPVF B-20-4 | 2 000 | 2 | 180 - 300 | ||
| CPVF A-20-4 | 2 000 | 2 | 58 - 180 | 4 | 1 |
| CPV 20-2 | 2 000 | 2 | 4 |
