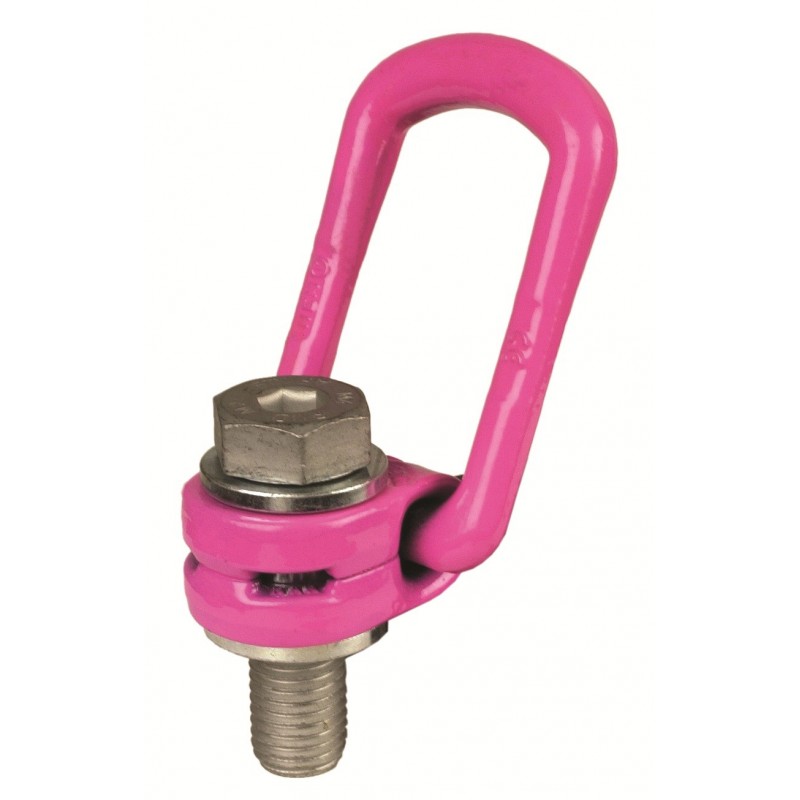

VLBG Lastbock Gewinde - metrisch - RUD
Mit unverlierbarer, jedoch demontierbarer, 100 % rißgeprüfter Sechskantschraube. Lastbügel klappbar, allseitig drehbar. Lastbügel muss vor Belastung in Zugrichtung eingestellt werden, muss frei beweglich sein und darf sich nicht an Kanten abstützen. Nur eine Gewindebohrung bzw. Durchgangsbohrung erforderlich. Extrem kleine Bauweise.
Preis:
auf Anfrage
Mehr Infos
Mit unverlierbarer, jedoch demontierbarer, 100 % rißgeprüfter Sechskantschraube.
- Lastbügel klappbar, allseitig drehbar.
- Lastbügel muss vor Belastung in Zugrichtung eingestellt werden, muss frei beweglich sein und darf sich nicht an Kanten abstützen.
- Nur eine Gewindebohrung bzw. Durchgangsbohrung erforderlich. Extrem kleine Bauweise.
- Einschraub-Material min. 1.0037 (St 37). Bei Leichtmetallen, Buntmetallen und Grauguss muss die Gewindezuordnung so gewählt werden, dass die Gewindetragfähigkeit den Anforderungen an das jeweilige Grundmaterial entspricht. Auf plane Anschraubfläche (N) achten.
Produkt-Kombinationen
| Modell | Tragfähigkeit in kg | Gewinde | Die Standardlänge der Gewinde, mm |
|---|---|---|---|
| VLBG 0,3 M8 | 300 | M8 | 11 |
| VLBG 0,63 M10 | 630 | M10 | 16 |
| VLBG 1 M12 | 1 000 | M12 | 21 |
| VLBG 1,5 M16 | 1 500 | M16 | 24 |
| VLBG 2,5 M20 | 2 500 | M20 | 32 |
| VLBG 4 M27 | 4 000 | M27 | 39 |
| VLBG 4 M24 | 4 000 | M24 | 37 |
| VLBG 5 M30 | 5 000 | M30 | 49 |
| VLBG 7 M36 | 7 000 | M36 | 52 |
| VLBG 8 M36 | 8 000 | M36 | 63 |
| VLBG 10 M42 | 10 000 | M42 | 73 |
| VLBG 15 M42 | 15 000 | M42 | 63 |
| VLBG 20 M48 | 20 000 | M48 | 73 |
