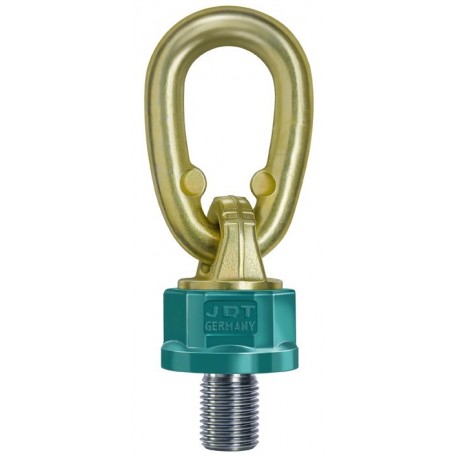

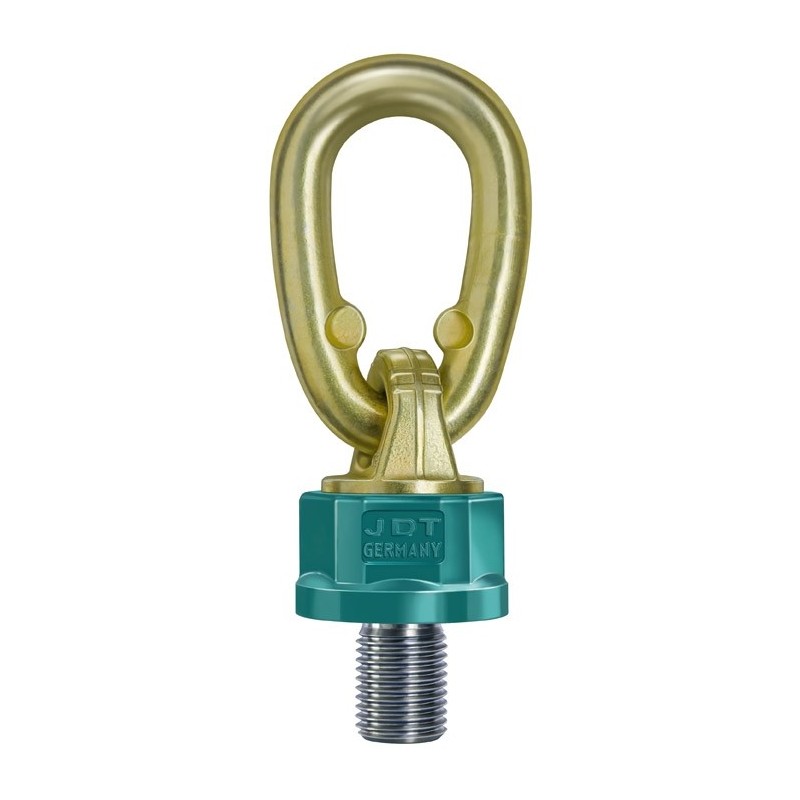

> >>>THEIPA Point Die fortschrittlichste Generation der Anschlagwirbel kugelgelagert - JDT
THEIPA Point Die fortschrittlichste Generation der Anschlagwirbel kugelgelagert - JDT Vergrößern

THEIPA Point Die fortschrittlichste Generation der Anschlagwirbel kugelgelagert - JDT

Erhöhung der Tragfähigkeit um 25% unter Beibehaltung der bekannten Funktionsmaße des TAWGK. Leichtere Montage/Demontage durch geschmiedeten Sechskant am Wirbelkörper. Quetschmarken verhindern das Verklanken des Gliedes. Korrosionsschutz durch galvanischen Überzug, auch im Innenbereich. Über 180° schwenkbar, 360° drehbar.

Mehr Infos

Preis:

auf Anfrage

Mehr Infos

  • Erhöhung der Tragfähigkeit um 25% unter Beibehaltung der bekannten Funktionsmaße des TAWGK.
  • Leichtere Montage/Demontage durch geschmiedeten Sechskant am Wirbelkörper.
  • Quetschmarken verhindern das Verklanken des Gliedes. Korrosionsschutz durch galvanischen Überzug, auch im Innenbereich.
  • Über 180° schwenkbar, 360° drehbar.
  • Vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen. Unter Last drehba
  • Eindeutige Kennzeichnung der Tragfähigkeit.
  • Eindeutige Anzeige der zulässigen Neigungswinkel in Verbindung mit Anschlagketten bzw. -seilen.
  • Zusätzliche Lagerung zum ruckfreien Drehen und Wenden auch unter Last.
  • Mit Hilfe der neuen Tragfähigkeitstafel können Sie sofort die Ablegereife ermitteln.
  • Eindeutige Kennzeichnung der Tragfähigkeit.
  • Verbesserte Auflage durch mechanisch ausgebildete Abstützfläche.
  • Sämtliche Gewindeausführungen auf Anfrage möglich.

Produkt-Kombinationen

Modell Tragfähigkeit in kg Gewinde Gewindelänge, mm
TP 0,7 M10x18 500 M10 18
TP 0,7 M12x18 700 M12 18
TP 0,7 M12x25 700 M12 25
TP 0,7 M14x20 1 000 M14 20
TP 1,4 M16x20 1 400 M16 20
TP 1,4 M16x30 1 400 M16 30
TP 1,4 M24x30 1 700 M24 30
TP 1,4 M20x30 1 700 M20 30
TP 2,5 M20x30 2 500 M20 30
TP 2,5 M20x50 2 500 M20 50
TP 2,5 M20x40 2 500 M20 40
TP 2,5 M20x70 2 500 M20 70
TP 4 M30x35 4 000 M30 35
TP 4 M24x30 4 000 M24 30
TP 4 M24x50 4 000 M24 50
TP 4 M24x45 4 000 M24 45
TP 6,7 M30x35 6 700 M30 35
TP 6,7 M30x50 6 700 M30 50
TP 6,7 M30x45 6 700 M30 45
TP 6,7 M30x60 6 700 M30 60
TP 8 M30x45 8 000 M30 45
TP 8 M30x35 8 000 M30 35
TP 10 M36x54 10 000 M36 54
TP 10 M36x50 10 000 M36 50
TP 17 M42x60 13 000 M42 60
TP 12,5 M42x60 12 500 M42 60
TP 12,5 M45x60 12 500 M45 60
TP 12,5 M42x50 12 500 M42 50
TP 12,5 M42x63 12 500 M42 63
TP 12,5 M48x72 12 500 M48 72
TP 17 M48x60 17 000 M48 60
TP 17 M45x60 17 000 M45 60
TP 17 M56x78 18 000 M56 78
TP 20 M64x110 20 000 M64 110
TP 20 M64x96 20 000 M64 96
TP 28 M80x150 28 000 M80 150
TP 28 M64x120 28 000 M64 120
TP 35 M90x150 35 000 M90 150
TP 35 M80x120 35 000 M80 120
TP 40 M90x115 40 000 M90 115
TP 40 M100x150 40 000 M100 150
TP 40 M80x120 40 000 M80 120
TP 40 M90x150 40 000 M90 150
