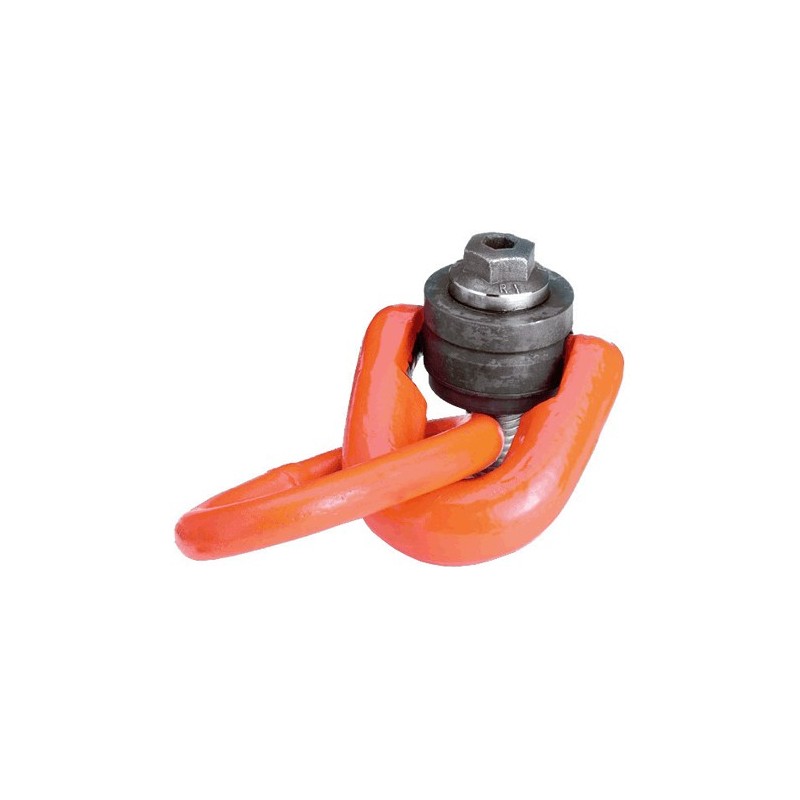

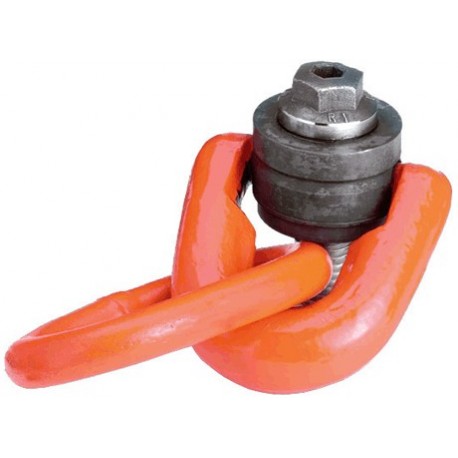

TSR + C Dreifachwirbelring + Zentrierung CODIPRO
Der Dreifachwirbelring, TSR+C , ermöglicht dem Haken parallel zu der Auflagefläche des Ringes zu verlaufen bei einem Zug von 90° Dank seines Zentrierungssystems (+C) ist die Resistenz der Axe verstärkt, wenn die Ringschaube quer auf dem zu hebendem Teil fixiert ist.
Preis:
auf Anfrage
Mehr Infos
Der Dreifachwirbelring, TSR+C , ermöglicht dem Haken parallel zu der Auflagefläche des Ringes zu verlaufen bei einem Zug von 90° Dank seines Zentrierungssystems (+C) ist die Resistenz der Axe verstärkt, wenn die Ringschaube quer auf dem zu hebendem Teil fixiert ist.
- Sicherheitsfaktor 4 oder 5, ja nach angegebener Höchstbelastung
- Stahl mit hoher Resistenz, Klasse > 8
- Die dreifache Artikulation ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr
- Zwei Möglichkeiten beim Einspannen: mit einem Maulschlüssel oder einem Inbusschlüssel
- Von M8 bis M56 Standard; für Lasten von 0,3 To bis 22 To
- Von UNC 5/16'' bis UNC 2'' Standard; für Lasten von 650 LBS bis 50,000 LBS
- Weitere Varianten der Verbindungsbolzen auf Anfrage
- Mit dem patentierten Zentrierungssystems (+C) ausgerüstet
Produkt-Kombinationen
| Modell | Tragfähigkeit in kg | Gewinde | Sicherfeitsfaktor | Die Standardlänge der Gewinde, mm |
|---|---|---|---|---|
| TSR+C M8 | 300 | M 8 (x1,25) | 5 | 14 |
| TSR+C M10 | 600 | M 10 (x1,5) | 5 | 78 |
| TSR+C M12 | 1 000 | M 12 (x1,75) | 5 | 21 |
| TSR+C M14 | 1 300 | M 14 (x2) | 5 | 23 |
| TSR+C M16 | 1 600 | M 16 (x2) | 5 | 27 |
| TSR+C M18 | 2 000 | M 18 (x2,5) | 5 | 27 |
| TSR+C M20 | 2 500 | M 20 (x2,5) | 5 | 30 |
| TSR+C M22 | 3 000 | M 22 (x2,5) | 5 | 33 |
| TSR+C M24 | 4 000 | M 24 (x3) | 5 | 36 |
| TSR+C M27 | 5 000 | M 27 (x3) | 5 | 36 |
| TSR+C M30 | 6 300 | M 30 (x3,5) | 5 | 45 |
| TSR+C M36 | 10 000 | M 36 (x4) | 5 | 54 |
| TSR+C M42 | 12 500 | M 42 (x4,5) | 5 | 63 |
| TSR+C M48 | 20 000 | M 48 (x5) | 4 | 68 |
| TSR+C M56 | 22 000 | M 56 (5,5) | 4 |
