PEWAG PLAW winner profilift alpha

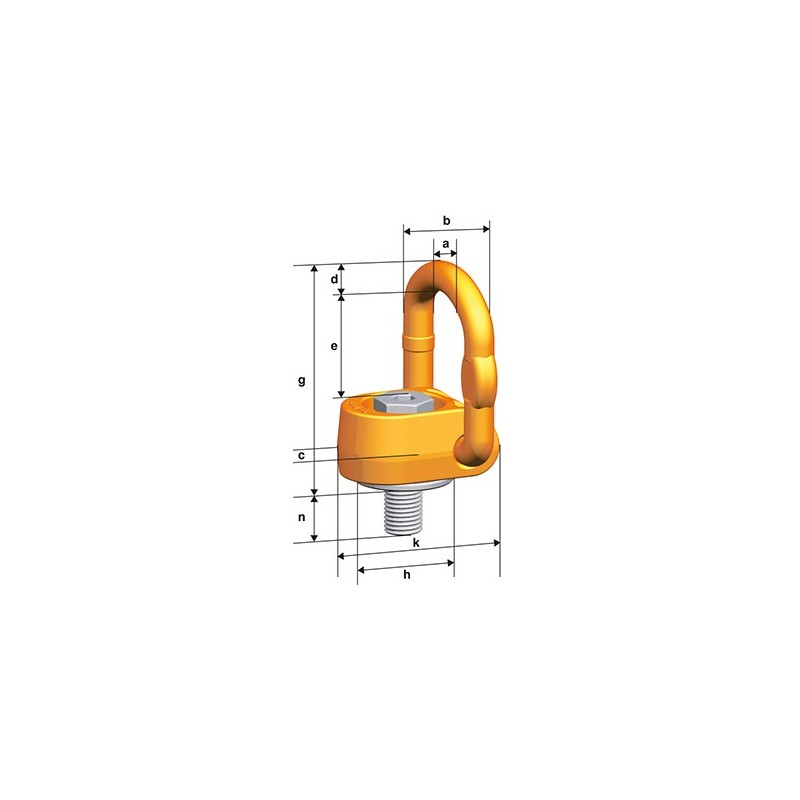

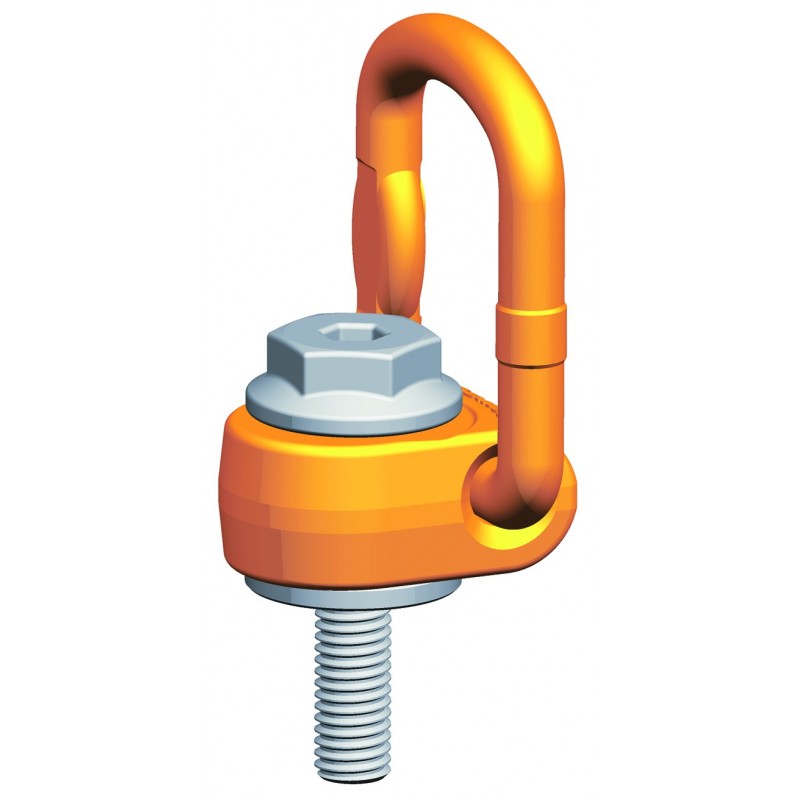

Schraubbarer Anschlagpunkt

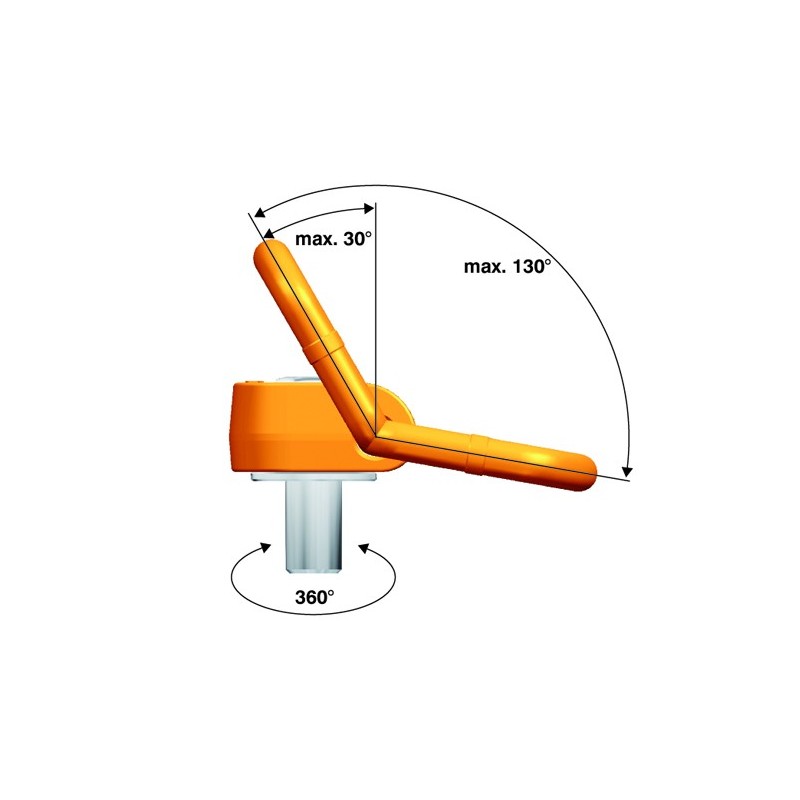

• Um 360° drehbarer Anschlagpunkt
• Lastbügel 130° belastbar, hält in jeder gewünschten Position dank austauschbarer und patentierter Feder
• Mit austauschbaren unverlierbaren Innensechskant-Sonderschrauben erhältlich
• Festigkeitsklasse 10.9, zu 100% rissgeprüft und mit Chrom VI-freiem Korrosionsschutz versehen
• Kennzeichnung der Tragfähigkeit und Gewindegröße

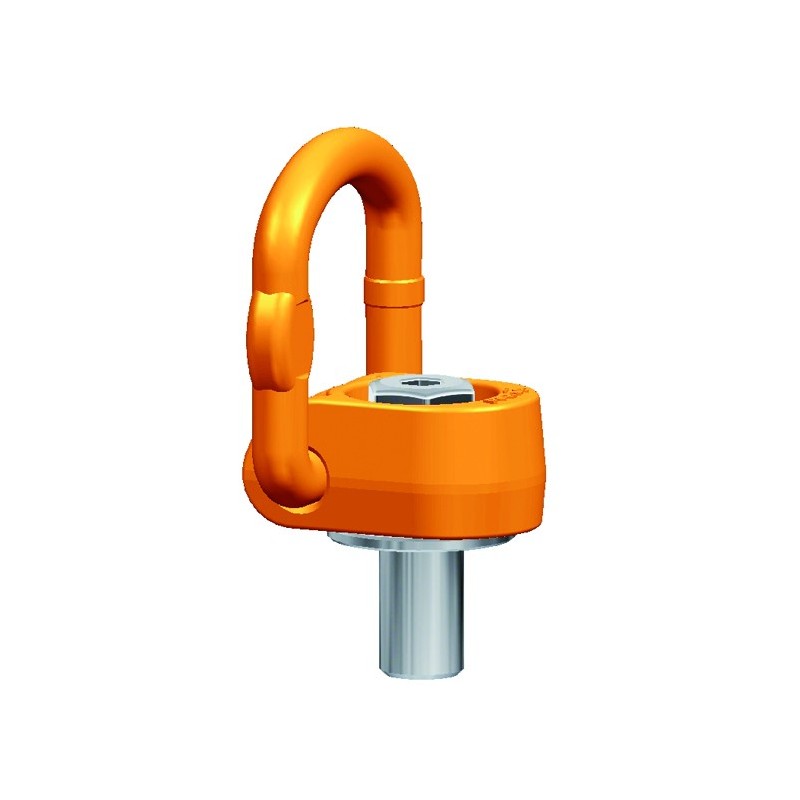

pewag winner profilift alpha ist mit 4-facher Sicherheit gegen Bruch in alle Richtungen belastbar. Außerdem ist jeder Anschlagpunkt mit einer individuellen Seriennummer versehen. pewag winner profilift alpha ist mit metrischem oder UNC-Gewinde erhältlich, mit metrischem Gewinde ist pewag winner profilift alpha auch mit maßgefertigten Gewindelängen lieferbar.

Tabelle mit Tragfähigkeiten für Anwendungsfälle abhängig von Anschlagart, Stranganzahl und Neigungswinkel als Teil der Betriebsanleitung zu jedem Anschlagpunkt beigepackt.

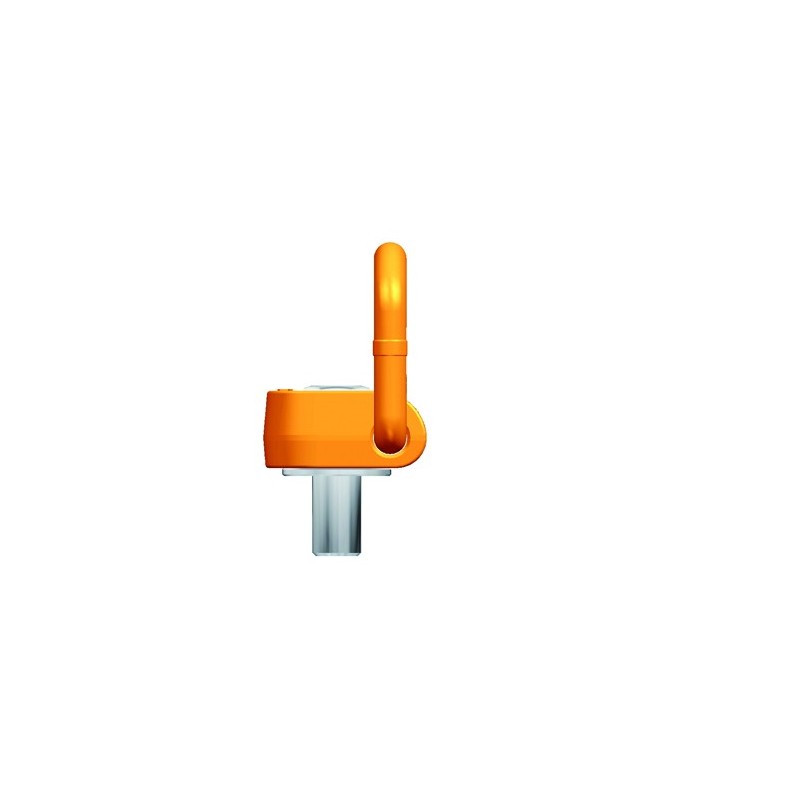

Erlaubte Anwendung

Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen

Zugrichtungen.

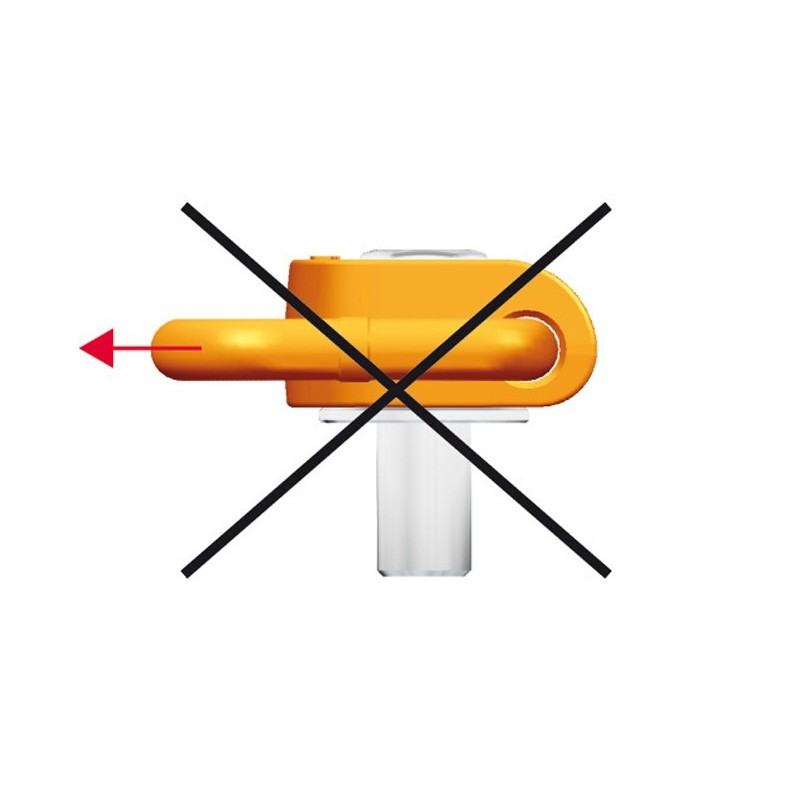

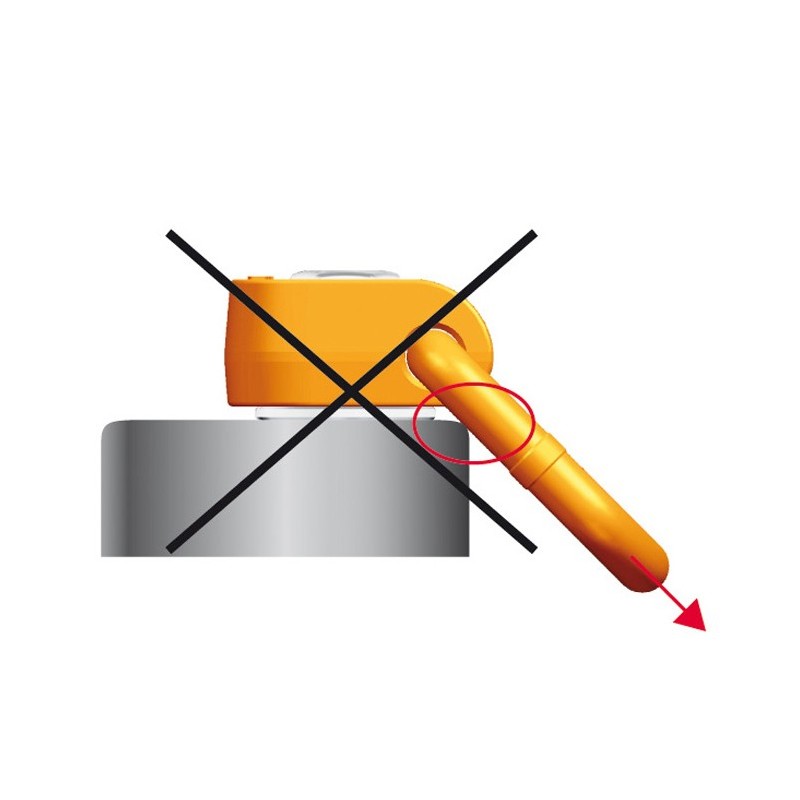

Nicht erlaubte Anwendung

Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu

Fehlbelastungen kommen kann, z.B. wenn:

• keine freie Ausrichtung in Zugrichtung möglich ist
• Zugrichtung nicht im vorgegebenen Bereich liegt
• Bei Anliegen an Kanten oder Flächen

Lastbügel muss vor Belastung in Zugrichtung eingestellt werden –

nicht unter Last drehen. Weitere Details und Hinweise finden Sie in

der ausführlichen Bedienungsanleitung.

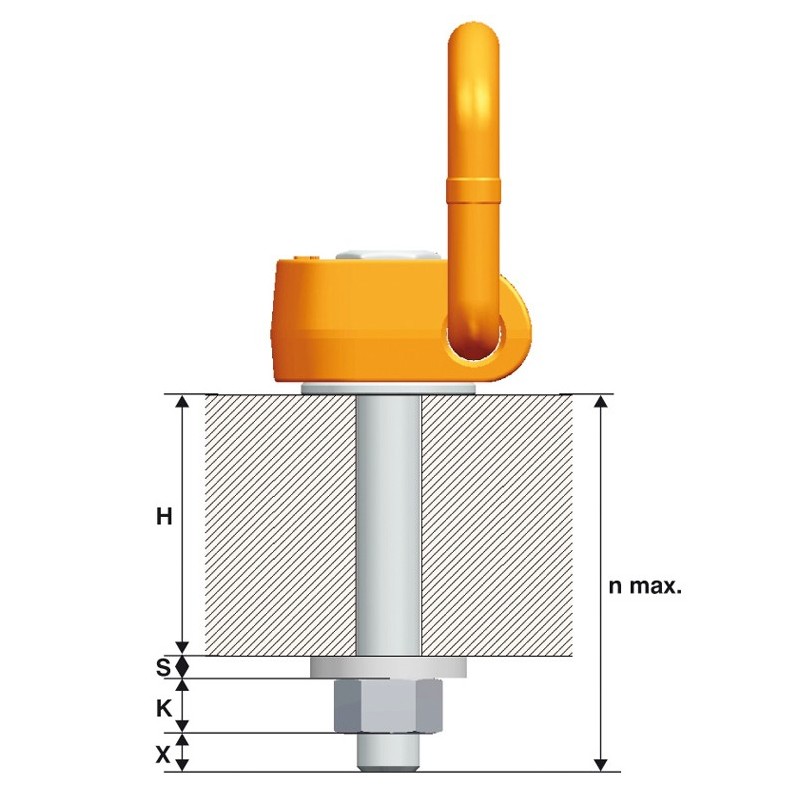

Ermittlung der benötigten Gewindelänge (L)

L= H + S + K + X

H = Materialhöhe

S = Dicke der Beilagscheibe

K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)

X = Schraubenüberstand (doppelte Steigung der Schraube)

L max. = n max.

Bitte, bei Bestellung eines Anschlagpunktes mit Gewindesonderlänge

die benötigten Gewindelänge „L“ bekannt geben.
